分布式光纖聲傳感DAS
是以光纖作為傳感器進行聲音振動感知的光學儀器，該系統利用單根光纖同時實現振動的監測和信號的傳輸。
一、系統簡介
桂林光翼智能DAS模塊演示
分布式聲傳感DAS（Distributed Acoustic Sensing，DAS）是以光纖作為傳感器進行聲音振動感知的光學儀器，該系統利用單根光纖同時實現聲音振動的監測和信號的傳輸。
分布式光纖傳感技術是一種新興的傳感技術，它直接以管道同溝敷設的監測光纜作為傳感器，其充分利用光纖空間連續分布的特點，“傳”、“感”合一， 可實現沿光纖分布任一點的物理參量信息，具有測量信息豐富、可精確定位、 本質安全等優點。DAS技術即能滿足對事件的定性判斷，同時能夠提供量化信息，極大擴展分布式聲傳感技術信號探測能力和應用領域，特別是為油氣資源、交通領域、海洋地球物理、天然地震、周界安防領域提供了一種全新、有效和低成本的技術方案， 表現出巨大的應用前景，并得到迅速地發展。
二、系統原理
系統利用相干背向瑞利散射光的相位而非光強來探測音頻范圍內的聲音振動等信號，不僅可以利用相位幅值大小來提供聲音振動事件強度信息，還利用線性定量測量值來實現對聲音振動事件相位和頻率信息的獲取。
三、技術特點
測量距離遠：具有長距離（數十公里）連續（空間分辨率數米）的振動或聲信息獲取，全尺度（幅度、頻率、相位）數萬道信息的實時測量。
實時性：全尺度（幅度、頻率、相位）數萬道信息的實時測量。
極佳的穩定性：耐高溫高壓等惡劣環境、且抗電磁干擾
本質安全：使用純光纖傳感，完全不會產生電火花，光纖中傳輸?shù)募す饷}沖平均功率很低，即使光纖斷裂， 也不會產生任何危險。
四、技術指標
| 參數名稱 | 性能指標 |
|---|---|
| 光纖類型 | 單模光纖G652 |
| 通道數 | 1路 |
| 探測光纜長度 | 40KM／通道 |
| 鏈路損耗容忍度 | 10dB |
| 信噪比 | >=9dB |
| 頻響范圍 | 1Hz-10000Hz(探測距離有關) |
| 定位精度 | 5米 |
| 工作溫度 | -10°C-55°C |
| 工作濕度 | <90%RH |
| 響應時間 | <1秒 |
五、系統組成部件
快速搭建方案模塊產品
| 模塊實拍圖 | 產品名稱 | 型號及描述 |
|---|---|---|
 |
DAS光纖聲波監測模塊 | 距離：20km/40km, 通道數：1; DAS一體化模塊集成了3K窄線寬光纖激光器，AOM聲光調節器，脈沖EDFA，光環形器，拉曼放大器，高信噪比探測模塊，只需要搭配一個高速的數據采集卡就可以組成一套DAS分布式聲波監測系統 |
 |
DVS專用高速數據采集卡 | 250MSps采樣率，14bits，DAS專用采集卡，內置IQ解調功能 |
提示：分布式光纖振動監測系統(DVS DAS)搭建方案步驟 點擊查看>>
搭建方案模塊產品
| 模塊實拍圖 | 產品名稱 | 型號及描述 |
|---|---|---|
 |
1550nm窄線寬激光器 | 1550nm, 線寬:3k, 輸出20mW |
 |
EDFA+拉曼放大集成模塊 | 型號：GY-EDFA-PL-RA ，EDFA放大，帶拉曼，帶回光 |
 |
平衡光電探測器， DAS專用 | 型號：BPD465C 系列，帶寬：200M |
 |
AOM聲光調制器 | 1550nm, 帶寬80M/200M |
六、典型應用

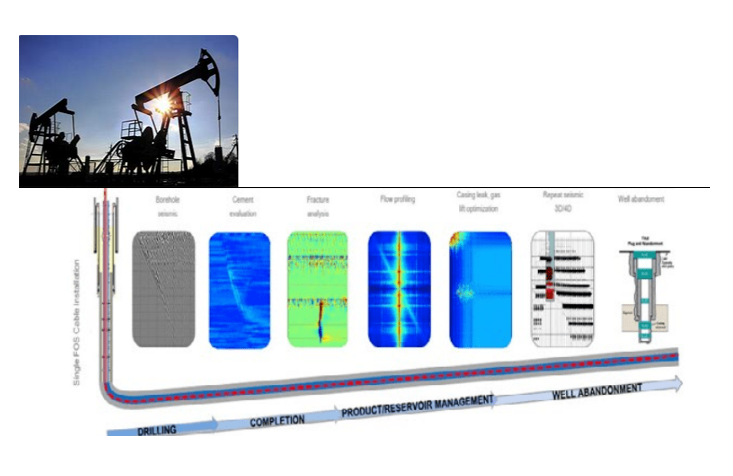

1、 油氣資源領域；

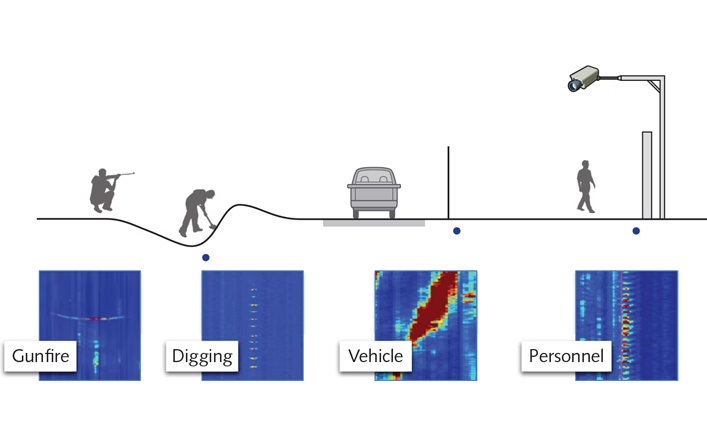

2、 交通領域；
3、 海洋地球物理領域；

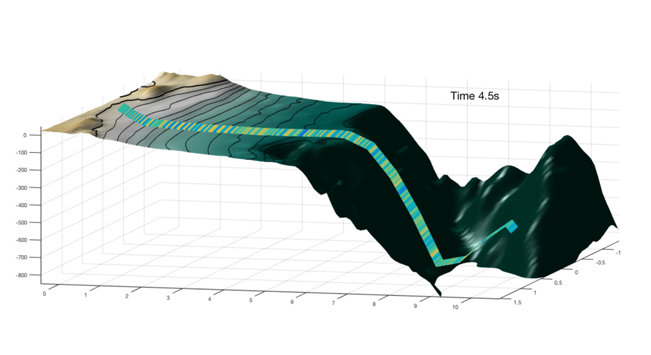

4、 地震監測領域。
5、其他領域
