一、光纖拉曼測溫DTS系統原理介紹

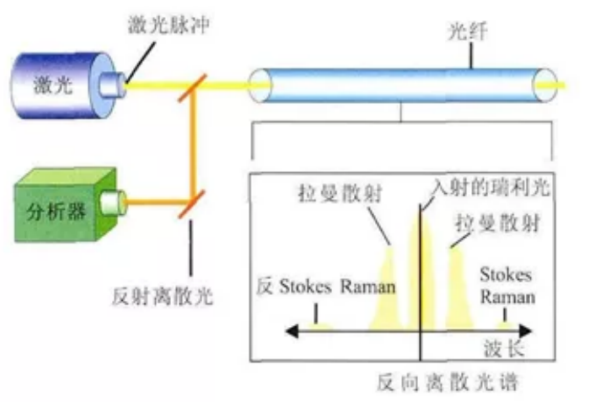

分布式光纖溫度傳感系統（DTS）目前基本原理都是基于光纖的光時域反射（OTDR）原理和光纖的拉曼散射效應。激光脈沖與光纖分子相互作用，發生多種散射，如瑞利散射、布里淵散射和拉曼散射等。其中拉曼散射是由于光纖分子的熱振動，它會產生一個比光源波長長的光——斯托克斯 （Stokes）光和一個比光源波長短的光——反斯托克斯（Anti-Stokes）光。光纖受外部溫度的調制使光纖中的反斯托克斯（Anti-Stokes）光強發生變化，Anti-Stokes與Stokes的比值提供了溫度的絕對指示，利用這一原理實現對沿光纖溫度場的分布式測量。更多

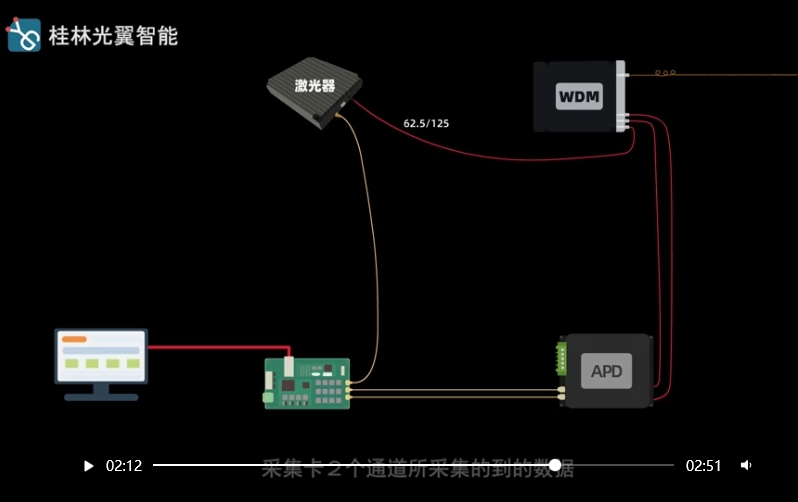

【視頻】分布式光纖測溫系統DTS的實現原理和硬件模塊

[知識科普] 2023-11-24 12:33:26

視頻講解分布式光纖拉曼測溫系統DTS的實現原理和硬件組件模塊的接線，DTS系統需要的激光器，WDM耦合器，APD光電轉換器和采集卡相關內容

二、光纖DTS測溫系統實現

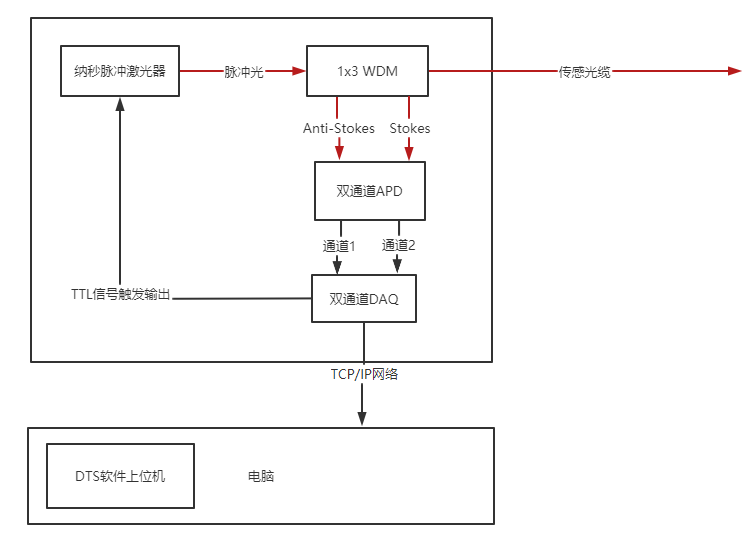

要研發DTS拉曼測溫系統，先熟悉拉曼測溫DTS系統的原理圖

DTS集成模塊

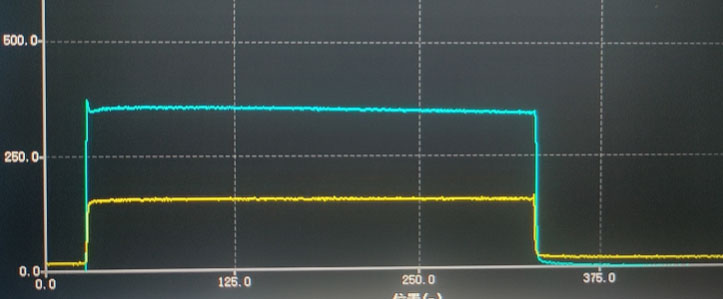

GY-DTS-M 是光翼智能推出的一款DTS集成模塊，該模塊中把激光器+WDM+APD+采集卡進行了集成，極大簡化了系統的復雜性，采用千兆網口UDP協議進行采集數據，模塊可以輸出斯托克斯光和反斯托克斯光信號。

下表列出了，DTS測溫系統中各關鍵，及功能描述

三、光纖DTS測溫系統用到的產品

1550nm納秒脈沖激光器DTS測溫系統專用
峰值功率30W，脈沖10ns

DTS用雙通道APD光電轉換模塊
波長范圍：1000-1700nm

DTS專用采集卡
250MSps采樣率
UDP傳輸協議

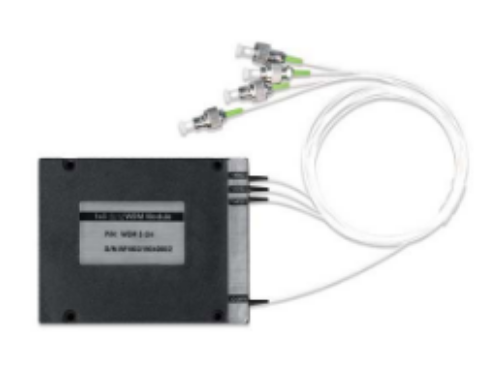

DTS專用WDM耦合器
1x3 WDM 1450/1550/1660

四、光纖DTS測溫系統如何解調

由于激光器，光電探測器的性能參數不一樣，以及選用的光纖介質不同，再加上光纖測溫長度增加衰減等問題，所以當前也有一些科研人員在研究如何實現高精度的溫度解調算法。一種常見的解調算法如下：

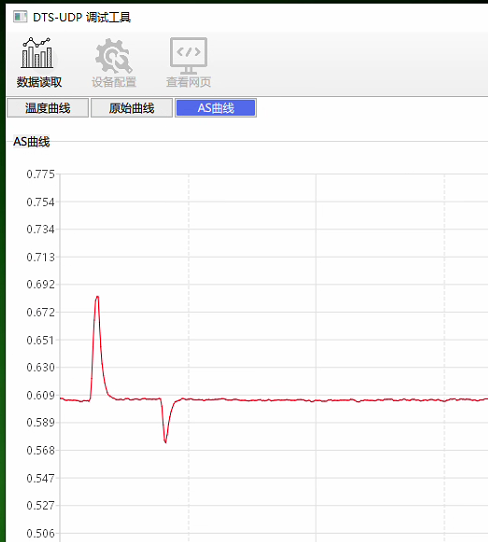

1. 獲取Anti-Stokes與Stokes光信號值：從采集卡解析出Anti-Stokes與Stokes的值
2. 對Anti-Stokes與Stokes的曲線進行降噪處理
3. 對Anti-Stokes與Stokes降噪后曲線取比值，獲取比值的衰減曲線
4. 對衰減曲線進行補償，補償后的曲線跟溫度基本是一個線性關系
5. 對光纜進行溫度標定，擬合計算出線性關系的系數
6. 對目標位置根據比值及系數計算出實際溫度
