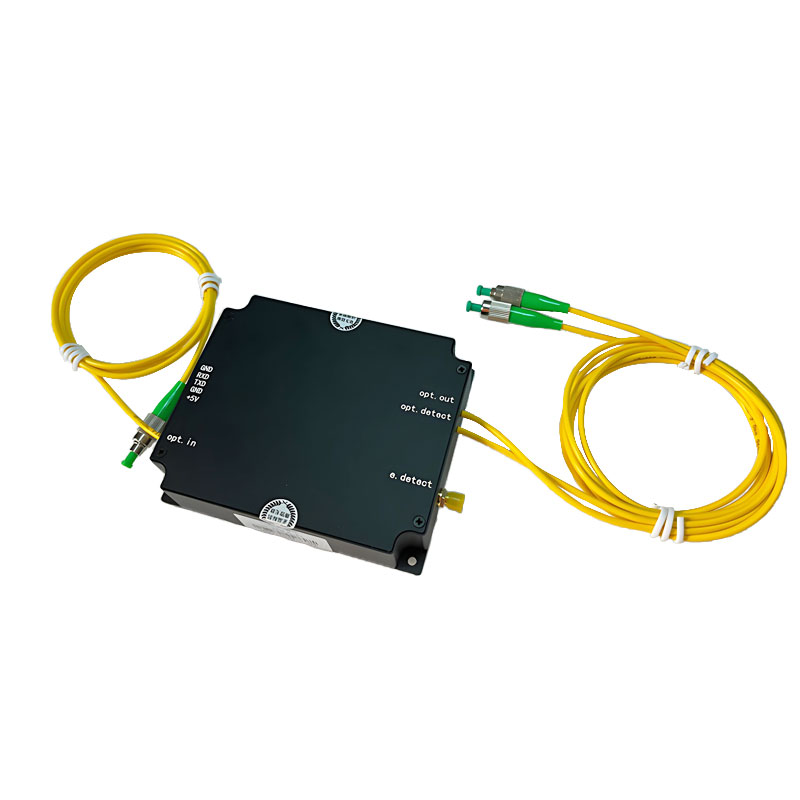

EDFA+拉曼放大集成模塊 長距離光纖傳感DVS DAS
產品概述：脈沖EDFA+拉曼集成模塊適合用于分布式光纖傳感DVS，DAS系統中對弱光信號進行放大，帶回光探測，簡化系統復雜度，以方便集成和達到更遠的探測距離。
產品型號：GY-EDFA-L-X
技術支持：黃工 13427781756 (微信同號，可掃碼）
Email: huangqianyuan@glgyzn.com
由于產品的規格型號參數太多，所以頁面上沒有您要找的參數，并不代表我們沒有相應的產品；添加微信，直接問吧這樣更高效！
產品介紹
簡介
該模塊內部同時集成了摻鉺光纖放大器和拉曼光纖放大器泵浦，與傳統EDFA 和拉曼放大系統相比，采用該模塊可顯著降低系統復雜性，提高可靠性，并減小體積。適合用于分布式光纖傳感系統中對弱光信號進行放大，以達到更遠的探測距離。
特性
- 高度集成
- 高增益系數
- 低噪聲指數
應用
- DAS/DVS
- 光纖分布傳感
- 激光雷達

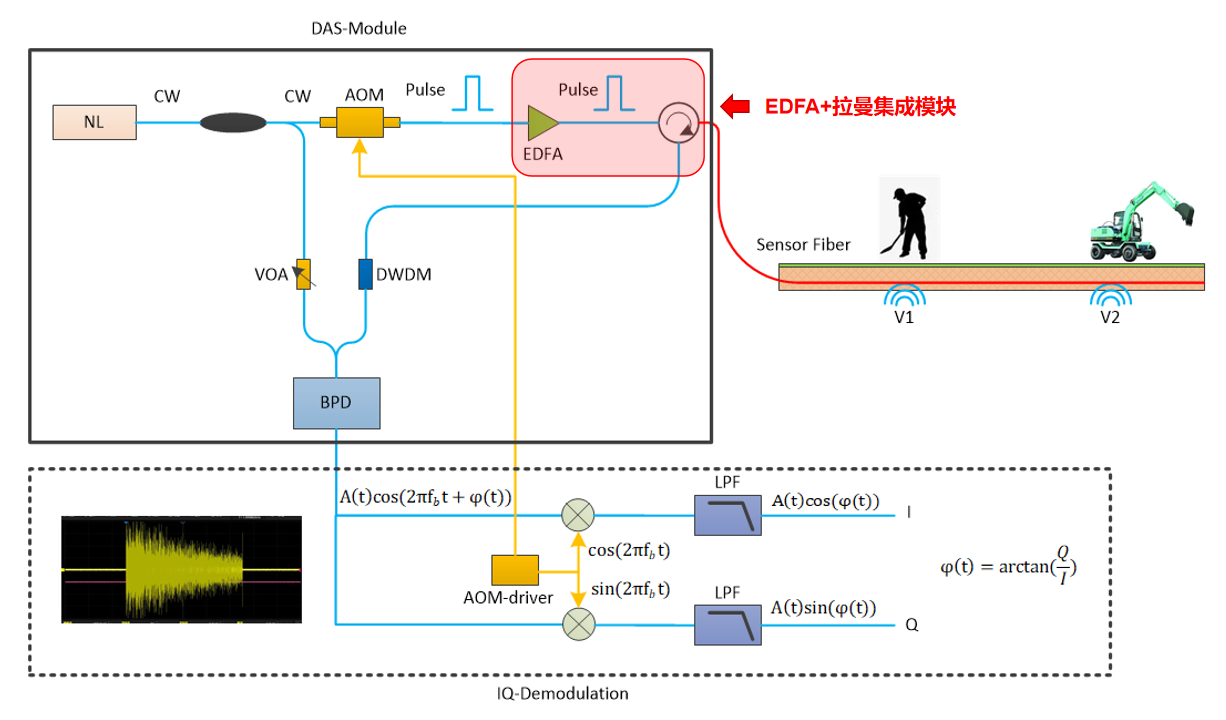

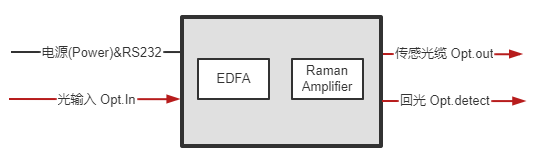

原理及應用示意圖
參數
摻鉺光纖放大器參數
| 光學指標 | 單位 | 典型值 | 備注 |
|---|---|---|---|
| 波長范圍 | nm | 1550 | |
| 最小輸入功率 | dBm | -53 | |
| 噪聲指數 | dB | 5.0 | |
| 偏正相關增益 | dB | <0.3 | |
| 偏振模色散 | ps | 0.5 | |
| 輸入輸出隔離度 | dB | >35 | |
| 尾纖和接頭類型 | - | SMF-28，FC/APC | |
| 工作模式 | - | / |
拉曼放大器參數
| 光學指標 | 單位 | 典型值 | 備注 |
|---|---|---|---|
| 泵浦波長 | nm | 1455 | |
| 泵浦功率 | mw | 400 | |
| 尾纖和接頭類型 | - | SMF-28，FC/APC | |
| 工作模式 | - | / |
模塊參數
| 電源/通信接口 | 3.81間距5P連接器 |
|---|---|
| 供電 | 5VDC/3A |
| 通信協議 | Modbus RTU從機 |
| 尺寸（不含連接器） | 120x90x26 (mm) |
| 工作溫度范圍 | -20~+60 ℃ |
| 工作濕度范圍 | 0~90% |

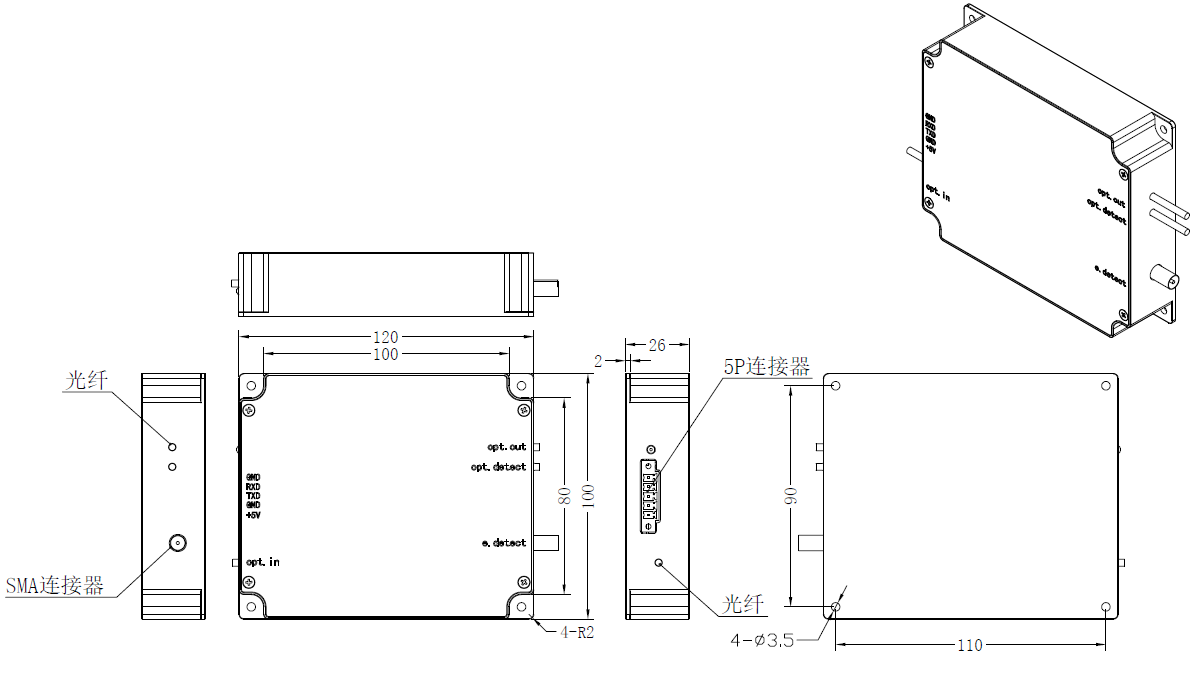

模塊尺寸
訂購信息
| 型號 | 描述 | 用途 |
|---|---|---|
| GY-EDFA-PL-RA | 脈沖EDFA+拉曼集成，帶回光探測 | 40KM級別長距離的DVS，DAS系統 |
| GY-EDFA-PL | 脈沖EDFA，帶回光探測 | 20KM級別DVS，DAS系統 |
