產品概述

HCA-20M-100k 高速電流放大器（跨阻放大器）是光翼智能推出的高頻段、超高速電流轉電壓核心器件，核心實現微弱電流信號到電壓信號的精準轉換，基礎帶寬覆蓋 DC-20MHz，源電容 2-4pF 時頻率上限可達 40MHz，上升 / 下降時間低至 16ns，搭配低脈沖失真、高增益精度的優勢，適配 50Ω 負載場景，是高頻光電探測、超高速電子測量等高端科研領域的優選器件。

特征

• 超高頻段帶寬：基礎頻率響應 DC-20MHz，源電容 2-4pF 時上限達 40MHz（±10%），適配超高頻率微弱電流信號檢測
• 極致響應速度：10-90% 上升 / 下降時間低至 16ns（源電容 2-4pF/10pF 均保持），超高速捕捉瞬態高頻信號
• 高精準增益表現：跨阻增益 1×10^5V/A（@50Ω 負載），增益精度 ±3%，高頻信號放大無明顯失真
• 低噪聲特性：輸入噪聲電流 4.3pA/√Hz、噪聲電壓 1.0nV/√Hz（@10MHz），有效還原高頻微弱原始信號
• 寬輸入適配性：支持 ±20uA 輸入電流，輸入阻抗 50Ω//5pF，適配各類高頻光電探測器與傳感設備
• 工業級穩定設計：6061 鋁合金外殼，工作溫度 - 20~+60℃，抗電磁干擾，適配高校 / 科研院所高頻實驗場景

應用領域

HCA-20M-100k 高速電流放大器（跨阻放大器）憑借20MHz 基礎帶寬、40MHz 極限帶寬、16ns 超高速響應的核心優勢，主打高頻段、超高速微弱電流信號處理場景，區別于常規帶寬電流放大器，具體高端科研應用包括：

1. 高頻光電探測器前置放大（高速 APD 雪崩光電二極管、高頻 PIN 光電二極管前置信號放大）
2. 超高速光譜分析系統（飛秒激光光譜、超高頻拉曼光譜等高頻光譜微弱電流信號檢測）
3. 高端離子檢測設備（超高速離子計、高頻離子傳感器信號放大與轉換）
4. 精密超高速電子測量儀器（高頻示波器、超高速信號分析儀配套信號處理）
5. 高校 / 科研院所光電工程、半導體、微波工程等高頻 / 超高速領域?qū)嶒?yàn)研究

參數表

連接器	輸入	BNC 母頭
	輸出	BNC 母頭
	電源接口	M8航空接頭，3芯，母頭

應用框圖

典型特性

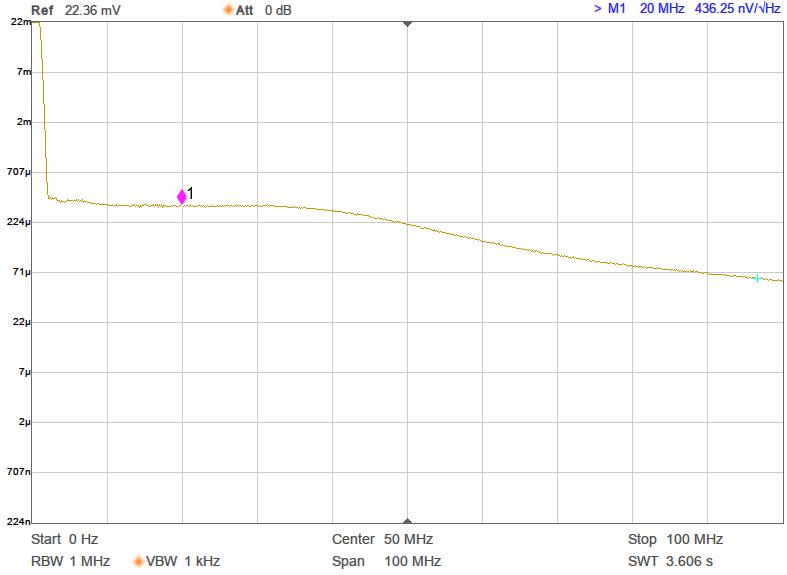

噪聲頻譜

注意：光譜噪聲數據是在放大器輸出端測量的，輸入端為開路但有屏蔽。要確定光譜輸入噪聲，請將測得的輸出噪聲除以放大器增益 1 x 105V/A，即：

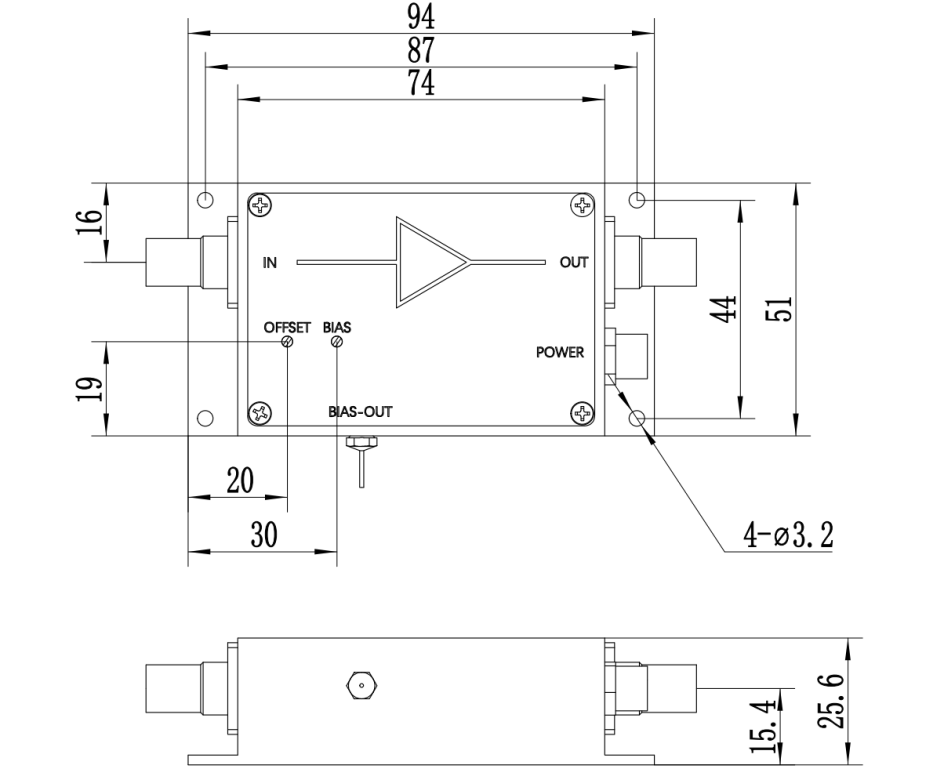

尺寸
