產品概述

HCA-10M-100k 高速電流放大器（跨阻放大器）是光翼智能推出的高帶寬、超高速電流轉電壓轉換器件，核心實現電流信號輸入 - 電壓信號輸出功能，基礎帶寬覆蓋 DC-10MHz，最高可達 40MHz，響應速度低至 30ns，搭配低噪聲、低脈沖失真的核心優勢，適配 50Ω 負載場景，是光電探測、精密電子測量等領域微弱電流信號檢測的高精準解決方案。

產品特征

• 超寬頻帶設計：基礎帶寬 DC-10MHz，源電容 2-4pF 時上限達 40MHz（±10%），適配高頻信號檢測場景
• 極速響應速度：源電容 2-4pF 時上升 / 下降時間低至 30ns，5-10pF 時僅 35ns，高速捕捉瞬態信號
• 高精準增益：跨阻增益 1×10^5V/A（@50Ω 負載），增益精度 ±3%，信號放大穩定性強
• 超低噪聲特性：輸入噪聲電流 3.8pA/√Hz、噪聲電壓 0.88nV/√Hz（@10MHz），低脈沖失真，還原真實信號
• 寬輸入范圍：支持 ±20uA 輸入電流，輸入阻抗 50Ω//5pF，適配多種光電探測器與傳感設備
• 工業級穩定設計：6061 鋁合金外殼，工作溫度 - 20~+60℃，抗干擾、耐溫性強，適配實驗室 / 工業多場景

應用領域

HCA-10M-100k 高速電流放大器（跨阻放大器）憑借高帶寬、超高速、低噪聲的核心優勢，成為高頻光電探測、精密電子測量領域的核心器件，尤其適配對信號響應速度、頻率要求較高的科研場景，具體應用包括：

1. 光電探測器前置放大（PIN 光電二極管、APD 雪崩光電二極管等高頻光電探測器前置信號放大）
2. 高端光譜分析系統（拉曼光譜、熒光光譜、激光光譜等高頻微弱電流信號檢測）
3. 離子檢測設備（高精度離子計、離子傳感器高頻信號放大與轉換）
4. 精密電子測量儀器（高頻示波器、信號分析儀配套信號處理與放大）
5. 高校 / 科研院所光電工程、半導體、電子信息工程等領域高頻實驗研究

參數表

連接器	輸入	BNC 母頭
	輸出	BNC 母頭
	電源接口	M8航空接頭，3芯，母頭

應用框圖

典型特性

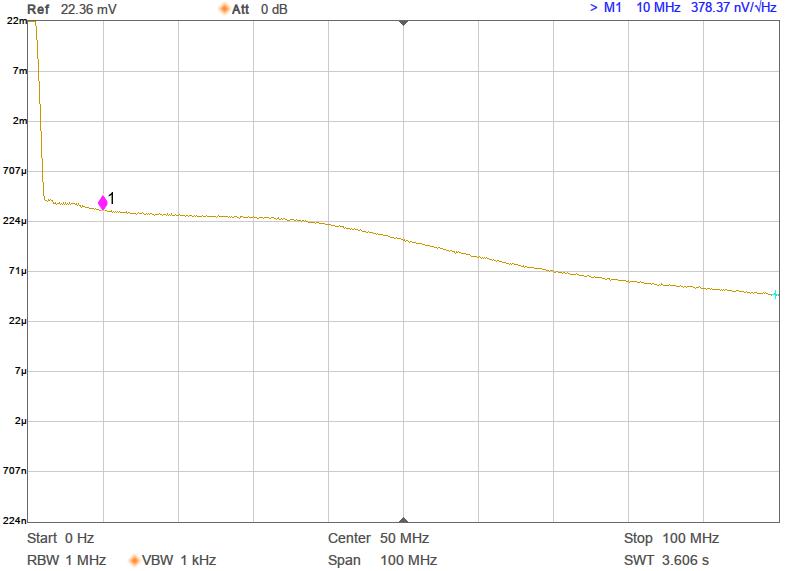

噪聲頻譜
注意：光譜噪聲數據是在放大器輸出端測量的，輸入端為開路但有屏蔽。要確定光譜輸入噪聲，請將測得的輸出噪聲除以放大器增益 1 x 10^5V/A，即：

尺寸

發貨清單
