產品技術背景

常見的相干型DAS系統，通常存在信號衰落的問題（有偏振衰落和相干衰落），偏振衰落影響不那么大，相干衰落對信號的解析影響比較大，相干衰落的表現即是隨機的產生的一些噪聲，如果當成音頻播放，表現為隨機產生的”呼呼"聲音。

客戶遇到的問題

由于DAS技術比較新，所以很多客戶之前都沒用從事相關領域，因此客戶在信號的解調上不是那么熟悉，所以導致用戶很難把DAS應用到具體的應用側。或者一些客戶能夠解調，但是由于DAS數據量比較大，所以只能選擇一個點或者幾個點進行實時解調，沒法同時對整條光纜進行解調，導致無法快速獲取光纜振動的實時相位信號。

如何解決？

基于此，我們研發了DAS專用的數據解調卡，該產品對整條光纜進行實時的相位解調，并且能夠通過UDP協議實時輸出整條光纜的實時相位信號，極大的降低了數據量，用戶無需再進行復雜的解調操作即可獲取振動信號。

1. 概述

GY-DAQ-2480-E 是桂林光翼智能推出的一款基于網絡接口的 DAS 全解調采集卡，具備雙通道 250MSps 同步觸發采樣。作為一款網絡接口 DAS 高速數據采集卡，采用千兆以太網或 10G 光口與上位機進行通信，通過采用大容量數據緩存和高速數據傳輸引擎技術，支持原始數據和解調數據的實時上傳，數據傳輸速率可達 1000Mb/s，采樣光口傳輸時可達 10Gb/s。采集卡采用雙通道 14bit 高速 ADC，采樣率 250MSps，最高支持 100km 以上的 DAS 數據采集。內置相位解調算法，可直接上傳幅度相位解調數據，相位數據可直接供用戶當作振動信號使用，無需再次解調處理，實現全光纜解調；或上傳原始采樣數據，供用戶自行解調。

與傳統 IQ 解調采集卡相比，該采集卡內置了相位解調算法模塊，實現相干衰落抑制及全域解調，極大提升解調信號的準確性和穩定性，為后續信號處理和識別奠定了基礎。避免了用戶拿到數據后仍需要解纏繞等操作，降低系統對 cpu 算力的要求，同時也大大降低了用戶開發難度，實現數據讀取即可用，相位即振動的簡易操作。

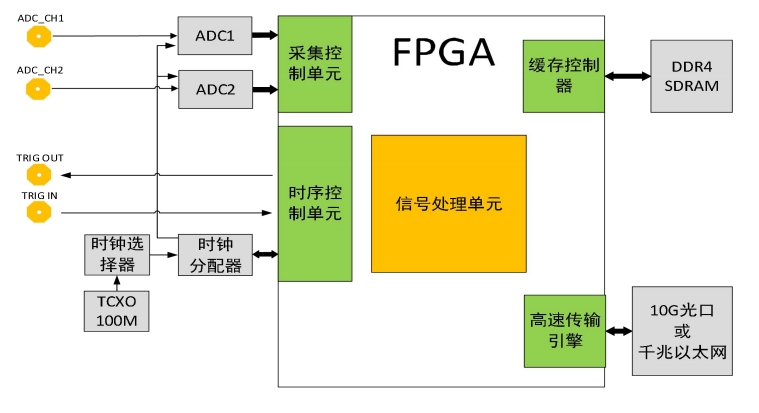

系統框圖

2. 產品特點

• 14bits 雙通道同步實時采樣
• 250MSps 采樣率
• 直流耦合，50Ω輸入阻抗
• 2Vpp 輸入電壓范圍
• 高達 60dBc SFDR
• 觸發輸出脈沖
• 千兆以太網或者 10G 光口高速傳輸接口可選
• 內置相干衰落抑制解調算法

3. 參數

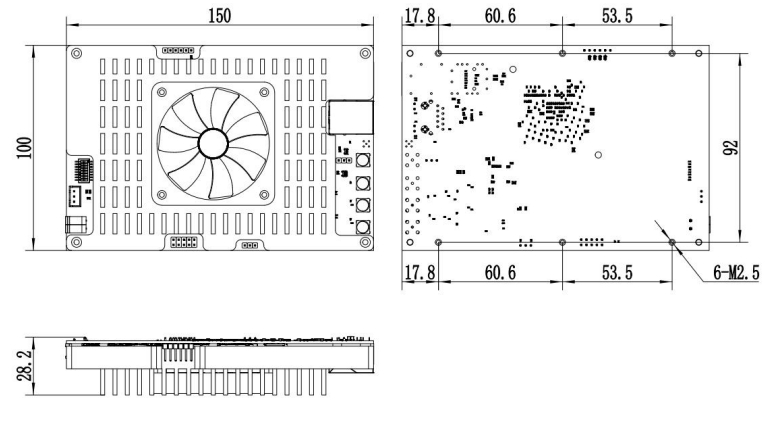

4、機械尺寸

150mm(L)x100mm(W)x28.2mm(D)

接口定義

• 千兆以太網接口：用于數據傳輸和參數設定
• 10G 光口：用于數據傳輸和參數設定
• Ch1：采集通道 1
• Ch2：采集通道 2
• Trig-in：外部觸發，3.3V 輸入
• Trig-out：內部采集觸發輸出，3.3V/5V 可選

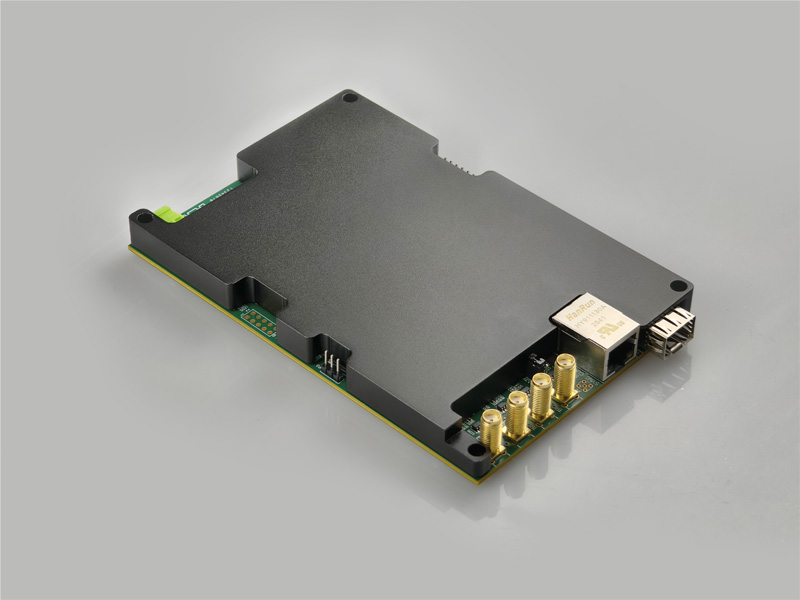

4.產品圖片
