1. 概述

GY-DAQ-2510D 作為一款 DAS 專用高速數據采集卡，采用 PCIe3.0 X8 接口與上位機進行通信，板載高性能 FPGA 芯片，板載新一代 Kintex UltraScale （KU060）20nm 制程 FPGA，具有豐富的數字處理單元。通過采用大容量數據緩存和高速數據傳輸引擎技術，支持解調數據的實時上傳，數據傳輸速率可達 4GB/s。采集卡采用雙通道 14bit 高速 ADC，具備雙通道1GSps 同步觸發采樣，最高支持 100km 以上的 DAS 數據采集。內置相位解調算法，可直接上傳幅度相位解調數據，相位數據可直接供用戶當作振動信號使用，無需再次解調處理，實現全光纜解調。驅動程序具有良好的兼容性，支持 Windows 和 linux 多個版本，支持跨平臺使用，方便用戶集成使用。

與傳統 IQ 解調采集卡相比，該采集卡內置了相位解調算法模塊，實現相干衰落抑制及全域解調，極大提升解調信號的準確性和穩定性，為后續信號處理和識別奠定了基礎。避免了用戶拿到數據后仍需要解纏繞等操作，降低系統對 cpu 算力的要求，同時也大大降低了用戶開發難度，實現數據讀取即可用，相位即振動的簡易操作。

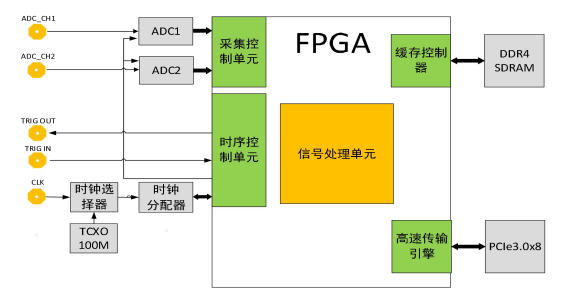

系統框圖

規 格

• 14bits 雙通道同步實時采樣
• 1GSps 采樣率
• 交流耦合，50Ω輸入阻抗
• 2.72Vpp 輸入電壓范圍，5-250MHz 模擬帶寬
• 高達 66dBc SFDR
• 觸發輸出脈沖
• PCIe3.0 x8 高速傳輸接口
• 內置光纖傳感解調算法

詳細參數

應用領域：
該采集卡還可以廣泛適配于 DAS 光纖傳感相干解調方案，支持 80M AOM 調制或 200M AOM 調制，兼容市面上相同方案的 DAS 模塊。

機械尺寸

• 193.9mm(L)x126mm(W)x26.9mm(D)

2. 接口定義

• PCIe 接口：用于數據傳輸和參數設定
• Ch1：采集通道 1
• Ch2：采集通道 2
• Trig-in：外部觸發，3.3V 輸入
• Trig-out：內部采集觸發輸出，3.3V/5V 可選

3. 接口函數調用說明

GY-DAQ-2510D 內置 IQ 解調及相干衰落抑制功能，適用于相干探測的DAS 系統，支持 80M AOM 調制器或 200M AOM 調制器，既支持單通道的 IQ解調，也支持雙通道的 IQ 解調，實現全光纜實時解調，相位數據即振動數據（音頻數據）。每次脈沖觸發最大上傳點數為 32768，因此不同分辨率率下最大監測距離分別為：

0.4m：0.4*32768=13107.2m

0.8m：0.8*32768=26214.4m

1.6m：1.6*32768=52428.8m

3.2m：3.2*32768=104857.6m

為降低上傳數據量和獲取更大監測距離，建議采樣分辨率選擇 1.6m 以上。
