平衡光電探測器的原理

---

平衡光電探測器（Balanced photodetector）是一種基于差分技術的光電探測器，其原理類似于平衡電橋，可以提高光電探測器的靈敏度和抗干擾能力。

平衡光電探測器由兩個光電二極管和一個差分放大器組成。光信號首先通過一個光分束器被分成兩路，分別輸入到兩個光電二極管中。這兩個光電二極管的工作方式相同，但輸入光信號的相位相反。當兩個光電二極管接收到相同強度、相位相反的光信號時，它們的輸出電流也會相反，因此可以將它們的輸出信號相減得到一個差分信號。

差分信號被放大器放大，并通過反饋回路調整兩個光電二極管的工作點，使得它們的輸出信號始終相等，從而消除了光源強度和光電二極管性能等方面的不均勻性和差異性，提高了探測器的靈敏度和抗干擾能力。平衡光電探測器的輸出信號與光信號的強度和相位差有關，可以通過調整相位來優化探測器的靈敏度和動態范圍。

平衡光電探測器常用于高速光通信、激光雷達、光學遙感等領域，以提高系統的性能和可靠性。

平衡探測器的共模抑制比

平衡探測器的共模抑制比（Common Mode Rejection Ratio，CMRR）是衡量平衡探測器抑制共模干擾能力的一個重要參數。它定義為平衡探測器對共模信號的抑制能力與其對差分信號的增益之比，通常用分貝（dB）來表示。 平衡探測器是一種差分信號放大器，它的作用是增強差分信號而抑制共模信號，從而提高信號質量。在平衡探測器中，差分信號是兩個輸入信號的差值，而共模信號是兩個輸入信號的平均值。當平衡探測器的輸入信號包含差分信號和共模信號時，探測器將放大差分信號而抑制共模信號。 共模抑制比是衡量平衡探測器抑制共模干擾能力的一個重要指標，它越大表示平衡探測器對共模信號的抑制能力越強，對差分信號的增益越高。

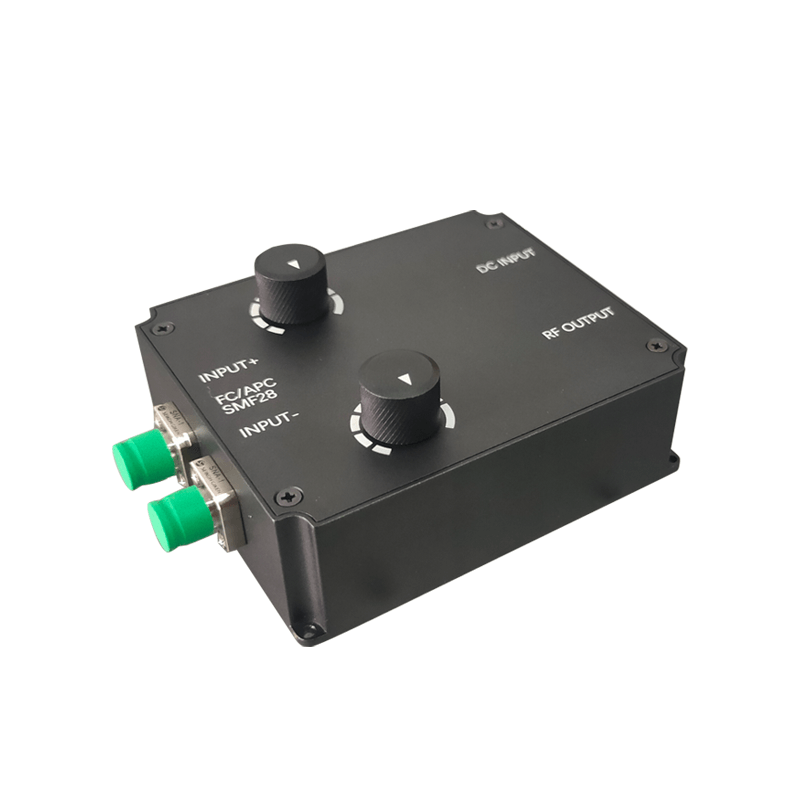

平衡光電探測器模塊

定制平衡光電探測器

如果您要找的平衡探測器型號參數不在上表中，您可以聯系我們的工程師，我們可以為您提供定制光電探測服務。 定制光電探測器，我們擁有豐富的經驗，目前為國內醫療器械，半導體，測風雷達等行業客戶提供定制方案。

平衡探測器有那些用途？

• 光學相干斷層掃描 OCT
• 分布式光纖傳感 DVS/DAS
• 測風雷達
• 相干探測
