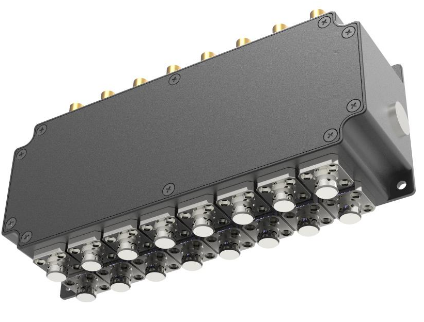

PD1X 多通道PIN放大光電探測器

查看更新>>

InGaAs高速PIN光電二極管帶放大，4/8/16通道（可定制），各通道獨立，多通道光學檢測系統集成，無損檢測，F(xiàn)C輸入，SMA輸出。
PD14-250M， PD116-250M

上一代產品，規格書未同步，點擊查看最新版本

概述

PD1x系列是一款高速、帶放大的多通道PIN光電探測器，設計用于各種測試和測量應用，包括快速光信號探測。此裝置集成了4/8個高性能InGaAs PIN光電二極管，非常適用于評估脈沖激光器和高頻率調制應用，各個通道之間相互獨立，方便光電系統集成，外殼具有4/8個FC光學接頭，兼容FC/PC和FC/APC接頭。

應用

光纖傳感
探測快速激光脈沖
無損檢測
多通道光學檢測系統集成

特性

低噪聲、動態范圍大
全金屬外殼，屏蔽性能優良
通道數4/8/16等可選
支持定制

文檔下載

規格

技術支持：黃工 13427781756 (微信同號，可掃碼） WhatsApp：+8613427781756

Email: huangqianyuan@glgyzn.com

由于產品的規格型號參數太多，所以頁面上沒有您要找的參數，并不代表我們沒有相應的產品；添加微信，直接問吧這樣更高效！

溫馨提示：如果PD1x-250M的參數不適合您，您可以先瀏覽我們網站選型出適合您參數的單通道的產品型號，然后添加微信告訴我們，我們可以給您定制您需要的4/8通道。

屬性	PD1x-250M	PD1xA-200M	PD1x-CUS	定制支持
通道數	4/8/16（可定制）	4/8/16（可定制）	4/8/16（可定制）	可以定制PIN放大，APD放大，偏壓不放大系列的所有探測器，覆蓋紫外，可見光及紅外整個波段，具體請咨詢技術支持。
材料	InGaAs	Si	InGaAs
光譜范圍	800-1700nm	400-1100nm	800-1700nm
輸入接口	FC/APC	FC/APC	FC/APC
光敏面直徑	75um	200um	75um
響應度	0.9A/W @ 1550nm	0.55A/W @ 850nm	0.9A/W @ 1550nm
帶寬	DC-250MHz	DC-200MHz	DC-500MHz
上升時間 @50Ω負載	1.4ns	1.4ns	800ps
最大增益	2x10^4V/A	1.1x10^4V/W	-
最小光功率	-30.0dBm (1uw)	-29.6dBm(1.1uw)	-
飽和光功率	-6.0dBm (0.25mw)	-4.4dBm(0.36mw)	5mW
工作電壓	12VDC ±10%	12VDC ±10%	12VDC ±10%
工作電流	<200mA	<200mA	<200mA
噪聲電壓 @50Ω負載	<16mV	<12mV	-
輸出接頭	SMA	SMA	SMA
輸出阻抗	50Ω	50Ω	50Ω
輸出耦合方式	DC	DC	DC
最大輸出幅度 @高阻	4.0V	4.0V	2.0V
最大輸出幅度 @50Ω負載	2.0V	2.0V	1.0V
工作溫度	-25~55℃	-25~55℃	-25~55℃
存儲溫度	-55~85℃	-55~85℃	-55~85℃
外形尺寸	90mm x 60mm x 22mm（長x寬x厚）	90mm x 60mm x 22mm（長x寬x厚）	90mm x 60mm x 22mm（長x寬x厚）
供貨周期	現貨
質保年限	1年
售后支持	免費遠程技術支持
價格	價格優惠，請咨詢
