窄線寬可調激光模塊 FMCW雷達用
產品概述：可調激光模塊是集硅光子芯片技術、ECL外腔激光技術、可調諧光子技術、先進的封裝工藝、精密的電路設計為一體的高性能半導體激光光源模塊產品 適用于FMCW雷達。
產品介紹
該模塊具有窄線寬、寬調諧范圍、高出光功率、波長穩定、噪聲低、功耗低、易于使用等特點，是一款性能優越的半導體激光模塊產品。該模塊可以使用在激光雷達、相干探測、光纖傳感、醫療光子、科研設備、3D測繪及其它領域，亦可根據客戶的應用需求進行定制。
產品性能參數
| 性能參數 | 簡符 | 條件 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|---|
| 中心波長 | NC | CW | 1550 | nm | ||
| 波長可調范圍一 | CW | 2 | GHz | |||
| 波長可調速率一 | CW | 100 | kHz | |||
| 波長可調范圍二 | CW | 5 | GHz | |||
| 波長可調速率二 | CW | 30 | kHz | |||
| 調諧線性度 | 99.99% | |||||
| 出纖光功率 | Pf | CW | 10 | mW | ||
| 洛倫茲線寬* | FWHM | CW | 15 | kHz | ||
| 相對強度噪聲 | RIN | -140 | dB/Hz | |||
| 邊模抑制比 | SMSR | CW | 60 | dB | ||
| 偏正消光比 | PER | CW | 20 | dB | ||
| 光隔離度 | ISO | 50 | dB | |||
| 運行溫度 | To | 0 | 60 | ℃ | ||
| 運行濕度 | % | 5 | 85 | 96 | ||
| 電路板伏頻值 | 2.8 | GHz/V |
*延時自外差法測試洛倫茲線寬

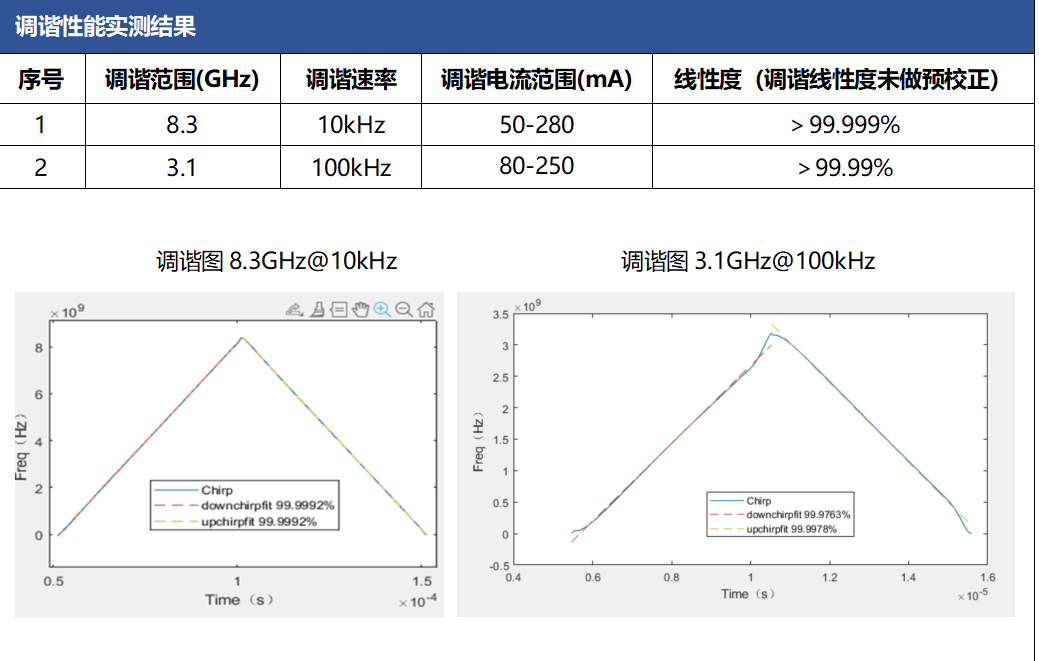

產品性能圖

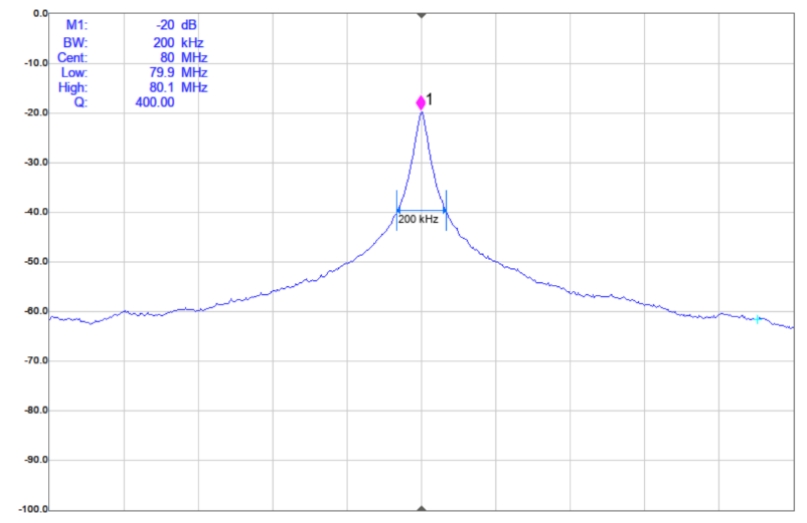

洛倫茲線寬（10 kHz）

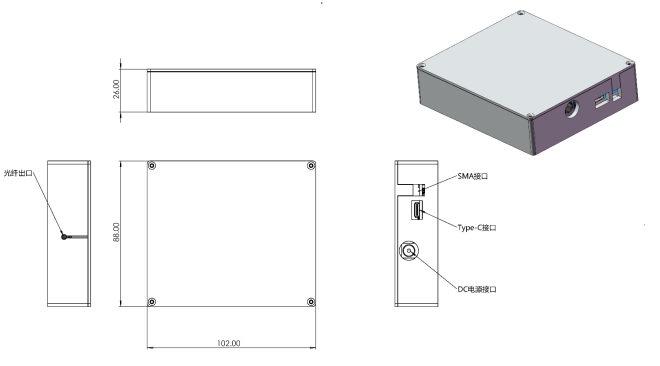

產品電氣及外觀參數
| 項目 | 參數配置 | 單位 |
|---|---|---|
| 外觀尺寸 | L×W×H=102×88×26 | mm |
| 內置尾纖類型 | PMF | |
| 連接器 | FC/PC法蘭盤 | |
| 電源 | DC 5V/3A | |
| 數據接口 | Type-C | |
| 同步信號接口 | SMA | |
| 安全控制 | Interlock |

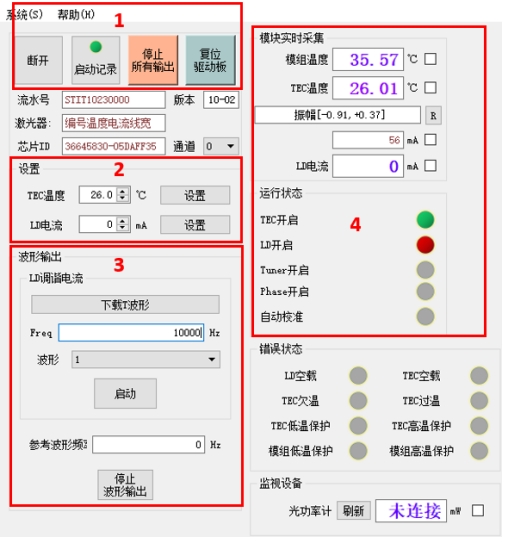

上位機軟件界面說明
1：激光器驅動板啟動以及關斷功能
2：設置激光器LD驅動電流和TEC溫度功能 (范圍設置極限：LD最大值250mA，TEC 10-35℃)
3：LD任意調制波形下載、調制頻率設置，及調諧輸出的啟停
4：PCB溫度、LD電流、TEC溫度/電流實時監測（綠色代表TEC溫度已經穩定）

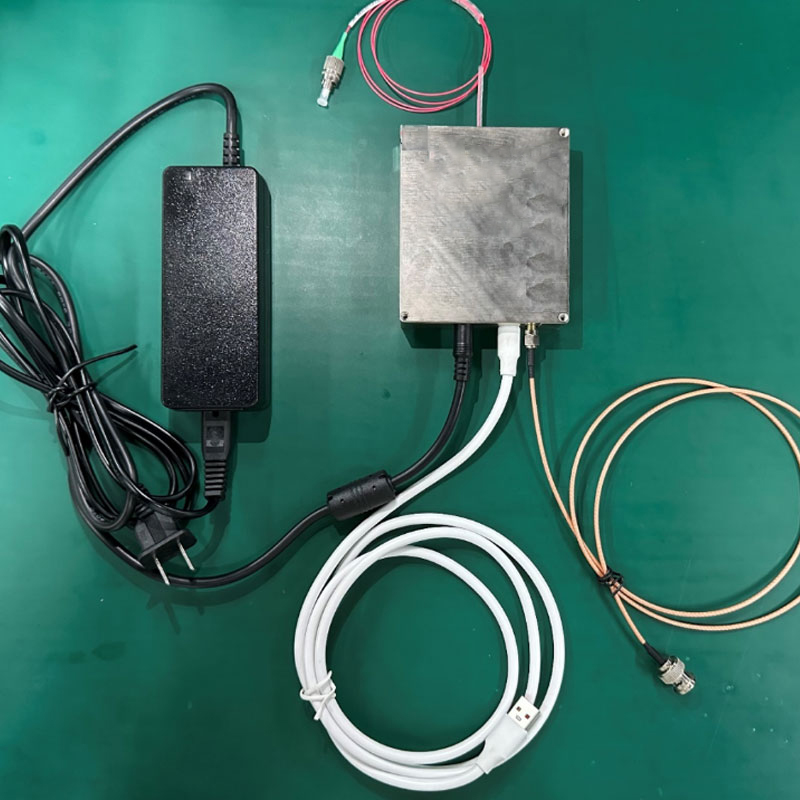

可調激光模塊的硬件連接
如下圖
1) 用附帶的USB專用接口線將可調激光模塊與電腦（USB口）的連接;
2) 用光纖連接好激光信號輸出（FC/APC）;
3) 必要情況下連接調制波形同步信號輸出（SMA）到被測系統；
4) 最后用附帶的電源適配器給可調激光模塊上電。
