PD13交直流獨立輸出光電探測器
產品概述：PD13是一種交直流獨立輸出的光電探測器，可與光學系統中的FC連接光纜一起使用，交流/直流 (AC/DC) 獨立輸出，支持4/8/16通道定制。
產品型號：PD13
技術支持：黃工 13427781756 (微信同號，可掃碼）
Email: huangqianyuan@glgyzn.com
由于產品的規格型號參數太多，所以頁面上沒有您要找的參數，并不代表我們沒有相應的產品；添加微信，直接問吧這樣更高效！
產品介紹
1. 概述
PD13是一種交直流獨立輸出的光電探測器，可與光學系統中的FC連接光纜一起使用。該裝置包括光電二極管、跨阻放大器、射頻連接器等，封裝在一個鋁制外殼中。FC法蘭便于與光纖光源耦合，輸出端使用SMA連接器，以減小尺寸并最大限度的提高頻率響應。
2. 特點
- 光譜范圍可選
- 交流/直流獨立輸出
- 低噪聲高增益
- 支持4/8/16通道定制
3. 應用
- 探測弱光信號
- 光源噪聲測試
- 激光器穩頻系統
4. 規格
| 型號 | PD13C-100M | |
|---|---|---|
| 材料 | InGaAs | |
| 波長范圍 | 1000-1700nm | |
| 光敏區域直徑 | 70um | |
| 輸入接口 | FC法蘭 | |
| 響應度 | 0.9A/W @1550nm |
| AC端 | 帶寬 | 150k-100MHz | |
|---|---|---|---|
| AC端 | 上升時間 | 3.5ns | |
| AC端 | 增益 | 50kV/W | |
| AC端 | 飽和光功率 | 80uW | |
| AC端 | 噪聲電壓 | 36mV | |
| AC端 | 最大輸出幅度 | ±2.0V | |
| DC端 | 帶寬 | DC-150kHz | |
| DC端 | 增益 | 1.0kV/W | |
| DC端 | 飽和光功率 | 5mW | |
| DC端 | 最大輸出幅度 | 5.0V |
| 公共參數 | 典型值 |
|---|---|
| 工作電壓 | 12V |
| 工作電流 | <200mA |
| 輸出阻抗 | 50Ω |
| 輸出接頭 | SMA female |
| 工作溫度 | -20~65℃ |
| 存儲溫度 | -40~85℃ |
備注：
a 對于高阻負載
b 對于50Ω負載
5. 響應曲線
備注：響應曲線為典型值，僅供參考。

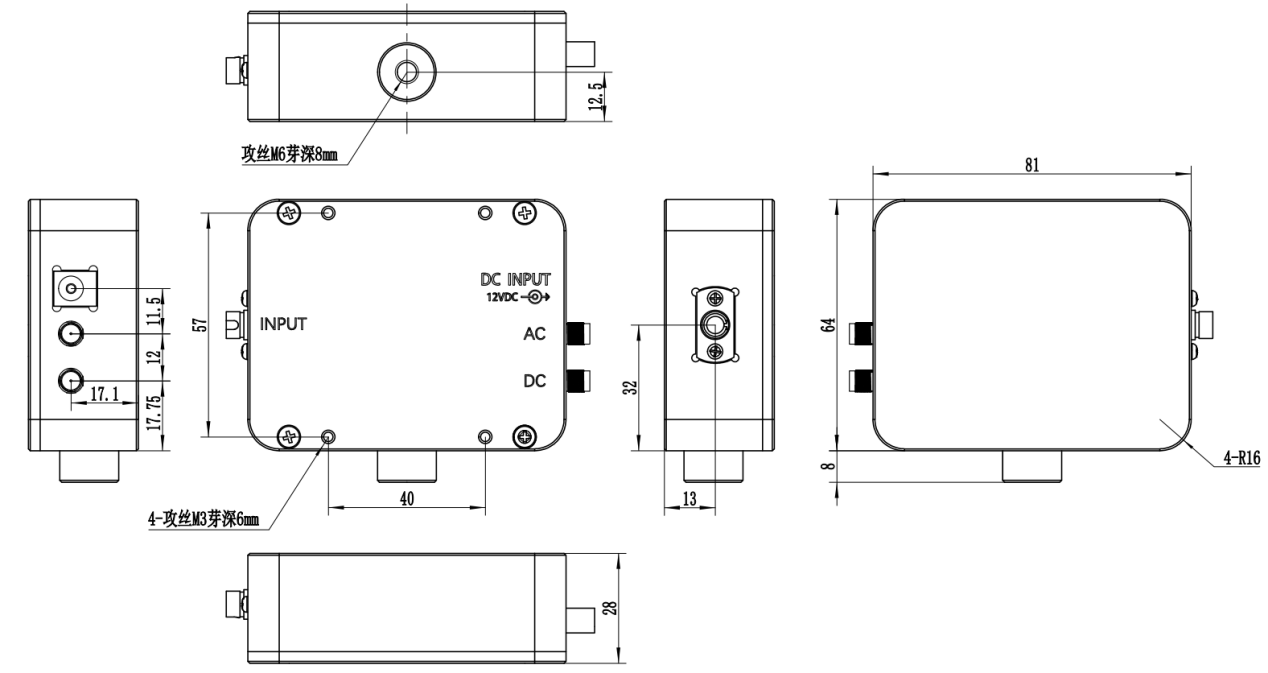

6. 機械尺寸
