一、概述

GY-FBG 系列光纖光柵解調儀模塊可搭配各種光纖光柵傳感器，通過檢測光柵波長的變化以達到監測溫度，應變，壓力等物理量的目的。波長范圍從 1525nm～1565nm。待測光柵的波長、光強度和光譜等數據可通過串口RS232上報給上位機。

二、產品應用

• FBG 解調
• 石油和天然氣（儲油罐監控，油氣平臺結構安全監測，管道安全監測）
• 能源（風電，油井，管道，核反應堆，發電機）
• 結構監測（橋梁，大壩，隧道，礦山，建筑物）
• 國土安全（周界入侵，熱點監測，安全門監控）
• 航天器（機身，復合結構，風洞，靜態測試）
• 科研實驗
• 分布式光柵測溫
• 分布式光柵應變監測

三、特點

• 抗長期振動 2g
• 耐溫范圍廣：-40~65℃
• 通訊便捷：RS232/422
• 低功耗：峰值功耗小于6W

四、技術指標

五、測量原理

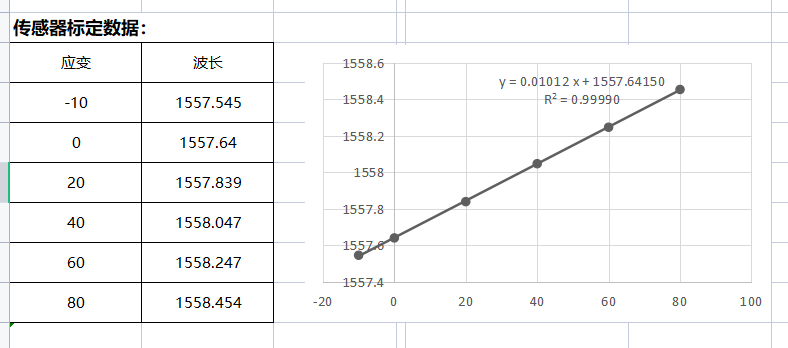

FBG光纖光柵解調儀通常會按x pm的間隔輪詢發出不同波長的光，掃描范圍在1525nm～1567nm這范圍內。傳感器在出廠時已經做好了標定，不同的波長對應不同的物理量（如下圖）。當我們用FBG光纖光柵解調打光給傳感器（光柵）后，外接影響導致光纖產生形變?nèi)缓竽軌蜻^(guò)濾出不同波長的光。我們通過監測光刪傳感器返回的波長即可實現對物理量的監測。
