PD11 光電探測器
產品概述：PD11 系列光電探測器是一款AC耦合的光電探測器。
關鍵詞：
AC耦合光電探測器
產品型號：PD11
技術支持：黃工 13427781756 (微信同號，可掃碼）
Email: huangqianyuan@glgyzn.com
由于產品的規格型號參數太多，所以頁面上沒有您要找的參數，并不代表我們沒有相應的產品；添加微信，直接問吧這樣更高效！
產品介紹
1.概述
PD11 是一種帶放大電路的光電探測器，可與光學系統中的 FC 連接光纜一起使用。該裝置包括光電二極管、跨阻放大器、射頻連接器等，封裝在一個鋁制外殼中。FC 法蘭便于與光纖光源耦合，輸出端使用 SMA 連接器，以減小尺寸并最大限度的提高頻率響應，帶寬為 1GHz。
2.特點
- 覆蓋波長范圍 1000-1700nm
- 緊湊的外殼
- SMA 輸出接頭
- FC 光纖輸入頭
3.應用
- 探測弱光信號
- 探測快速激光脈沖
- 外差激光拍頻信號探測
4.規格
| 型號 | PD11C-1G |
|---|---|
| 材料 | InGaAs |
| 波長范圍 | 1000-1700nm |
| 輸入接口 | FC 法蘭 |
| 響應度 | 0.9A/W @1550nm |
| 帶寬 a | 400k-1GHz |
| 上升時間 a | 400ps |
| 增益 a | 3kV/A |
| 飽和光功率 | 252uw |
| 噪聲電壓 a | 28mVpp |
| 噪聲等效功率 | 58.2pW/√Hz |
| 探測器公共參數 | 典型值 |
|---|---|
| 最大輸出幅度 a | ±0.7V |
| 工作電壓 | 12V |
| 工作電流 | <200mA |
| 輸出阻抗 | 50Ω |
| 輸出耦合方式 | AC |
| 輸出接頭 | SMA female |
| 工作溫度 | -20~65℃ |
| 存儲溫度 | -40~85℃ |
備注：
a 對于 50Ω負載

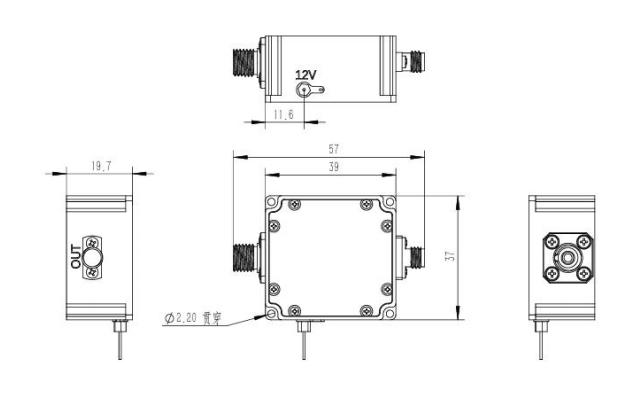

5.機械尺寸
6.響應曲線
