安裝式光電二極管 SM1螺紋
產品概述：安裝式光電二極管是一種封裝后的光電探測器，具有結構穩定、易于安裝、高靈敏度和低暗電流等特點。廣泛應用于光通信、工業自動化、醫療檢測、環境監測、激光測量、安全系統和天文觀測等領域，適用于各種光電探測場景。
產品型號：SM1PD1A/B
技術支持：黃工 13427781756 (微信同號，可掃碼）
Email: huangqianyuan@glgyzn.com
由于產品的規格型號參數太多，所以頁面上沒有您要找的參數，并不代表我們沒有相應的產品；添加微信，直接問吧這樣更高效！
產品介紹
1. 概述
安裝式光電二極管是一種封裝后的光電探測器，具有結構穩定、易于安裝、高靈敏度和低暗電流等特點。廣泛應用于光通信、工業自動化、醫療檢測、環境監測、激光測量、安全系統和天文觀測等領域，適用于各種光電探測場景。
2. 特點
- 結構穩定
- 大光敏尺寸
- 易于安裝
3. 應用
- 光學實驗
- 光通信
- 測量?jī)x器
4. 規格
| 型號 | SM1PD1A/B |
|---|---|
| 材料 | Si |
| 波長范圍 | 350-1100nm |
| 光敏區域尺寸 | 9x9mm |
| 響應度 | 0.55A/W @980nm |
| 帶寬 | DC-5MHz |
| 上升時間a | 80ns |
| 暗電流a | 1.5nA |
| 結電容a | 300pF |
| 最大偏置電壓 | 10V |
| 輸出接頭 | BNC female |
| 工作溫度 | -40~60℃ |
| 存儲溫度 | -40~85℃ |
備注：
SM1PD1A為陰極接地版本
SM1PD1B為陽極接地版本
a為偏置電壓5V下測量結果

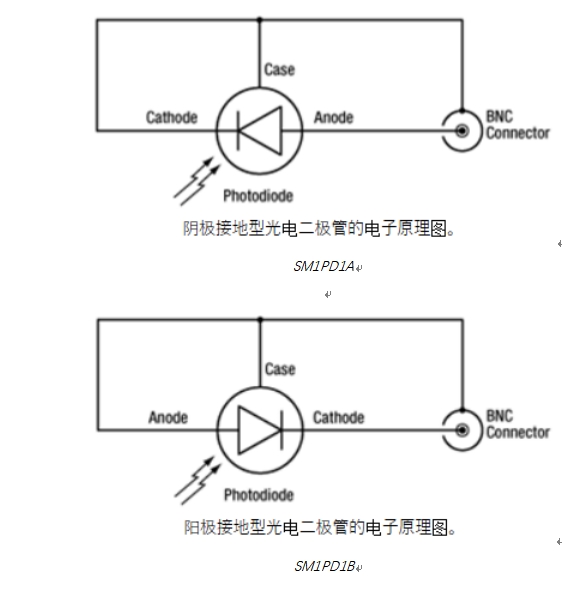

5. 原理框圖

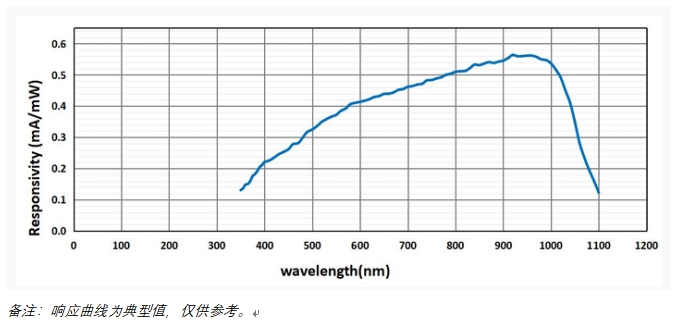

6. 響應曲線

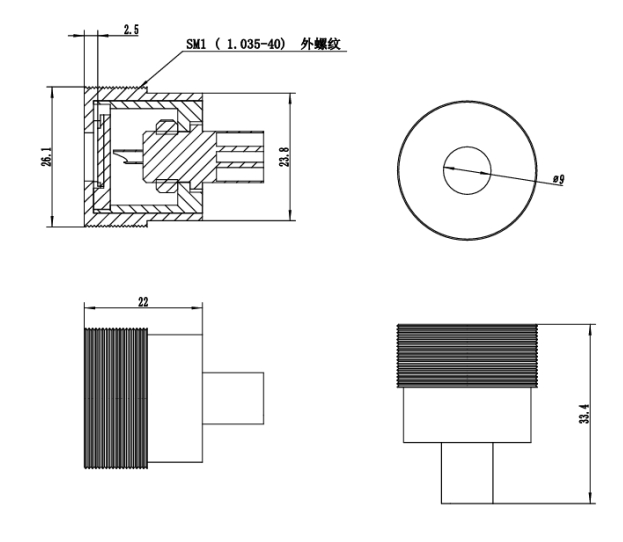

7. 機械尺寸
光電探測器常見問題
- 光電二極管選型表
- 請問光電探測器是否配送電源和射頻線？
- 光電探測器如何查看輸出信號？
- 光電探測器是否可調增益？
- 空間光光電探測器是否可以轉接光纖輸入？
快捷選型表
| 選型描述 | 備注 | 鏈接 |
|---|---|---|
| 800-1700nm光纖輸入的光電探測器 | 光纖輸入 | 查看 |
| 800-1700nm的空間光輸入光電探測器 | 空間光輸入 | 查看 |
| 400-1100nm光纖輸入硅光電探測器 | 光纖輸入 | 查看 |
| 400-1100nm空間光輸入硅光電探測器 | 空間光輸入 | 查看 |
| 1G帶寬以上的光電探測器 | 1G帶寬以上 | 查看 |
知識擴展
【視頻】如何選擇一款合適的光電探測器
[視頻教程] 2023-10-15 00:58:35
光電探測器種類非常多，如何根據自己的應用，選擇一款合適的光電探測器？
光電探測器V3結構升級，兼容Thorlabs的FC轉接盤
[產品動態] 2024-05-28 23:58:08
光電探測器V3結構升級，在光電探測器的前端預留了sm1的外螺紋。可以兼容thorlabs的FC轉接盤。當選擇光纖輸入時，裝上FC轉接盤，這樣就可以選擇光纖轉接輸入。
1064nm光電探測器用于氣象激光雷達
[產品動態] 2024-05-11 06:59:01
1064nm的光電探測器，用于氣溶膠，大氣激光雷達等應用，這款探測器采用硅材料的APD光電二極管，在1064nm處進行了增強，依然擁有0.36V/Ｗ的響應度。使得對1064nm的光反應及其靈敏。
