DIY可擴展分布式光纖傳感光路模塊
產品概述：該模塊內部包含了窄線寬激光器(<3k)，1x2光分路器，聲光調制器，EDFA摻鉺光纖放大器，VOA在線光衰減器，光環形器，2x2的光耦合器，BPD平衡光電探測器。但是接頭都留置于外面，用戶可以根據自己的光路需要自己連接組合光路。
產品型號：DIY-DAS-MODULE
技術支持：黃工 13427781756 (微信同號，可掃碼）
Email: huangqianyuan@glgyzn.com
由于產品的規格型號參數太多，所以頁面上沒有您要找的參數，并不代表我們沒有相應的產品；添加微信，直接問吧這樣更高效！
產品介紹
適合用戶
- 1 分布式光纖傳感的科研客戶，前期需要成熟的DAS進行測試及使用，后期期望再對光路進行升級的客戶。
- ２ 期望對自己的分布式光纖傳感系統做一些光路創新，比如說做成直接探測光路，相干探測光路，DAS或者BOTDA方向的廠商。
特性
- 高級程度的同時保留了開放性（集成了激光器，AOM，BPD，EDFA，以及必要的光器件）
- 光器件模塊的接口留置于模塊外部，方便擴展及器件復用。
- 本身是一個非常成熟穩定的DAS光模塊
- 集成在一個模塊中，方便攜帶，易于集成于機箱之中。

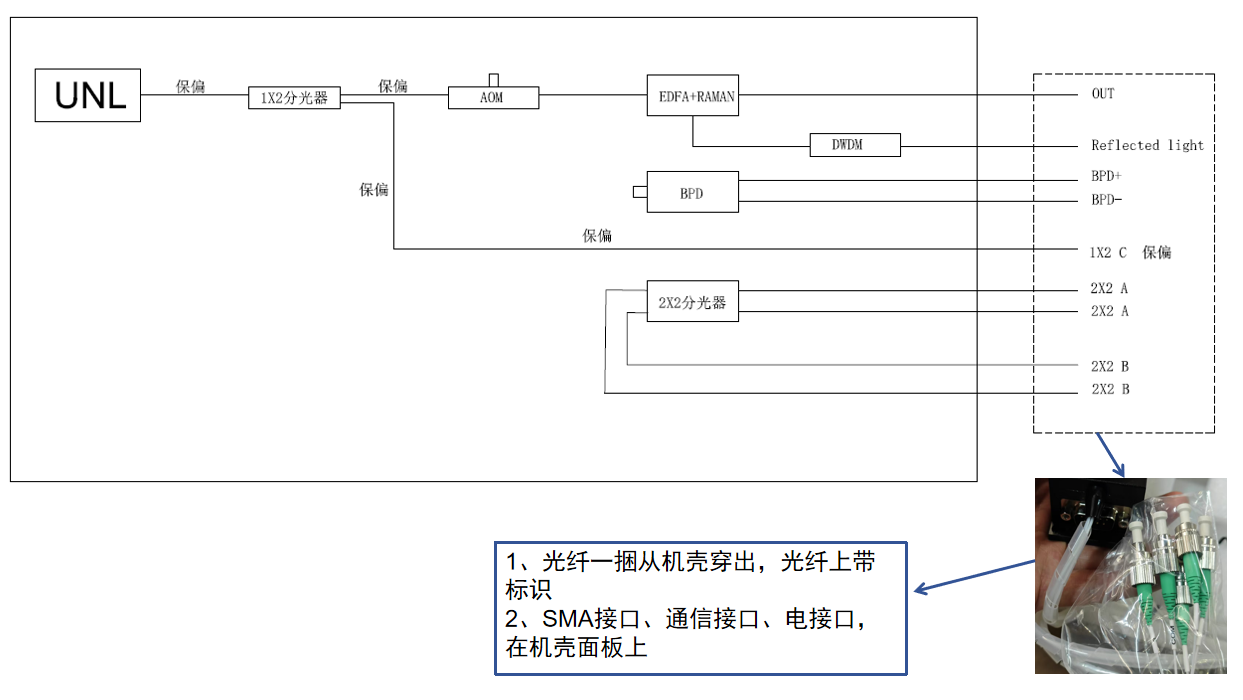

線路圖
器件參數
| 模塊參數 | 最小值 | 典型值 | 最大值 | 單位 | 備注 |
|---|---|---|---|---|---|
| 測量距離 | 60 | km | |||
| 脈沖寬度 | 50 | 500 | ns | ||
| 預熱時間 | <10 | Min | |||
| 工作電壓 | 4.8 | 5.2 | V | ||
| 功率 | 3.5 | 9 | 15 | W | |
| 工作溫度 | -20 | 60 | ℃ | ||
| 存儲溫度 | -30 | 70 | ℃ | ||
| 通信接口 | RS-232 | ||||
| 通信協議 | Modbus-RTU | ||||
| 超窄線寬光源 | 最小值 | 典型值 | 最大值 | 單位 | 備注 |
| 工作波長 | 1530 | 1550 | 1570 | nm | |
| 輸出功率 | 10 | 13 | dBm | ||
| 線寬 | <3 | kHz | |||
| 相對強度噪聲 | <120 | dB/Hz | |||
| 波長漂移 | ±1 | pm | |||
| 功率穩定度 | ±2% | 全溫范圍 | |||
| 邊模抑制比 | 60 | dB | |||
| 脈沖EDFA | 最小值 | 典型值 | 最大值 | 單位 | 備注 |
| 工作波長范圍 | 1550.12 | nm | |||
| 輸入峰值光功率 | 10 | dBm | |||
| 輸入平均光功率 | -35 | -30 | dBm | ||
| 輸出峰值光功率 | 23 | dBm | |||
| 輸出平均光功率 | 0 | dBm | |||
| 重復頻率 | 100 | kHz | |||
| 噪聲系數 | 5.5 | dB | |||
| 偏振相關增益 | 0.5 | dB | |||
| 偏振模色散 | 0.5 | ps | |||
| 聲光調制器 | 最小值 | 典型值 | 最大值 | 單位 | 備注 |
| 工作波長范圍 | 1520 | 1550 | 1580 | nm | |
| 平均光功率 | 0.5 | W | |||
| 最大脈沖光功率 | 0.5 | kW | |||
| 插入損耗 | 2.5 | 3 | dB | ||
| 消光比 | 50 | dB | |||
| 上升/下降時間 | 30 | ns | |||
| 頻率 | 80 | MHz | |||
| 駐波比 | 1.2:1 | ||||
| 輸入阻抗 | 50 | Ω | |||
| 射頻功率 | 2.5 | W | |||
| 頻移 | 80 | MHz | |||
| 拉曼放大器 | 最小值 | 典型值 | 最大值 | 單位 | 備注 |
| 激光器波長 | 1455 | nm | |||
| 輸出功率范圍 | 25 | 27 | dBm | ||
| 平衡探測器 | 最小值 | 典型值 | 最大值 | 單位 | 備注 |
| 帶寬 | 80 | MHz | |||
| 增益 | 80 | kV/A | |||
| NEP | 30 | pW/Sqrt(Hz) | |||

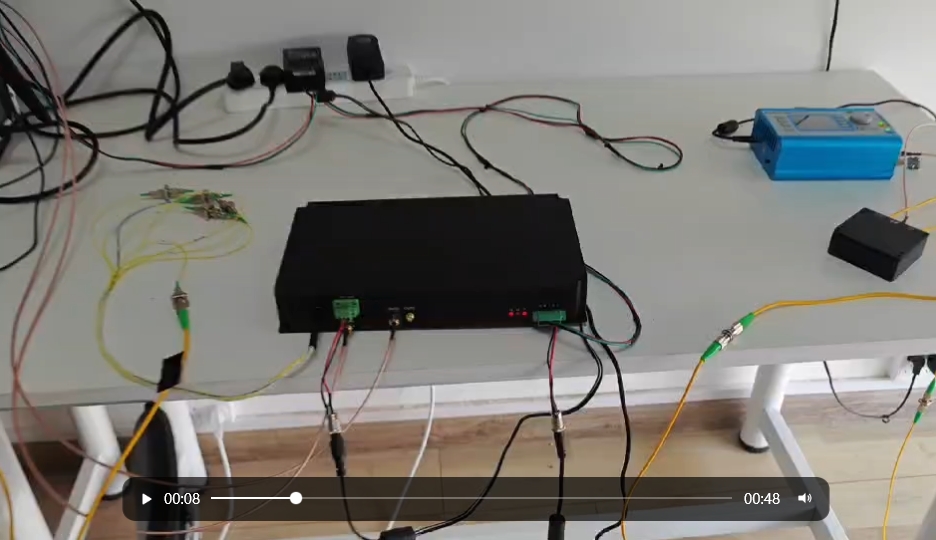

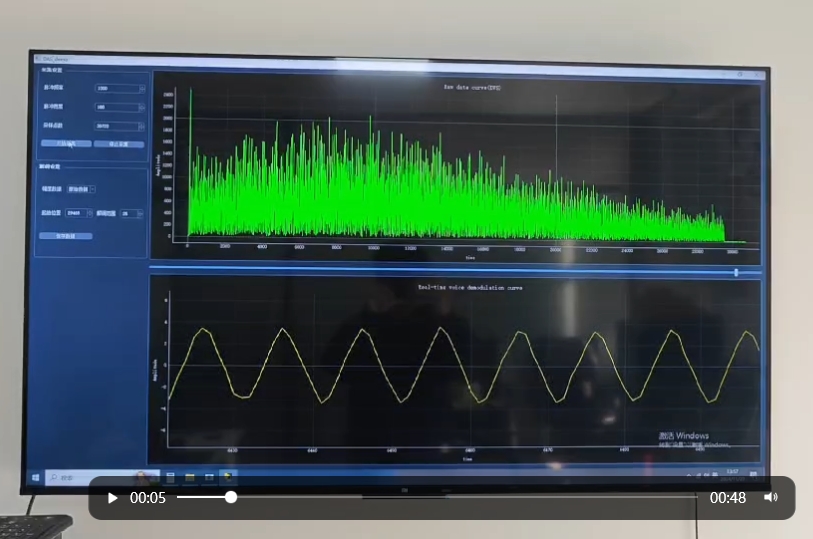

實測視頻截圖
６０ｋｍ
