在安裝DAS模塊前，請先仔細閱讀DAS模塊的《用戶手冊》，再進行操作。

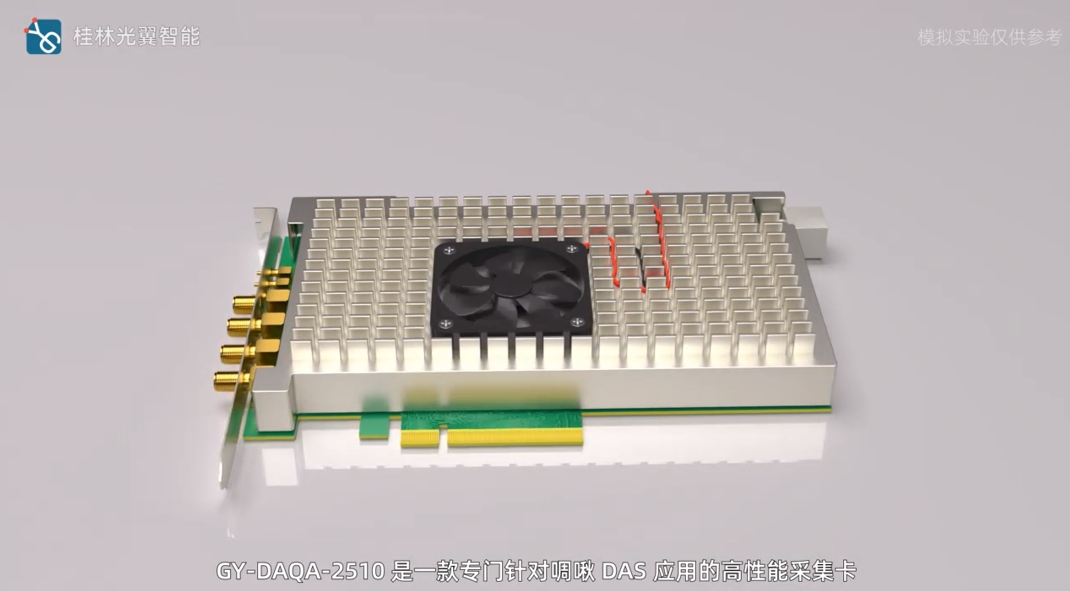

這是我們DAS專用的采集卡，采集卡的接口為PCIe x8，所以采集卡是需要插到我們的電腦上才能工作的。

因此在安裝DAS系統前，請準備好一臺有PCIe x8插口的電腦，然后把采集卡插到電腦上，然后根據我們提供的采集卡驅動安裝說明，先在電腦上把驅動安裝好。

然后采集卡有4個端口，上面2個分別是CH0，CH1，代表著可以采集2個通道的數據。

然后Trig是觸發輸出接口，CLK是時鐘同步接口。

采集卡驅動安裝好侯，接下來我們對DAS模塊進行接線。接線前請清點所有物料配件是否齊全。

由于DAS一體化模塊是5V供電，聲光調制器是24V供電；

所以我們的電源模塊需要5V和24V同時供電，如果您沒有合適的電源模塊，可以聯系我們推薦。

這是電源模塊；輸入為220V，L是火線棕色，N是零線藍色，大地是黃綠線。

這里需要注意：在沒有做好所有接線前，請不要上電，從電腦模塊標簽上，我們可以看到：V1接線柱：5V，V2接線柱：24V，COM接線柱為地線。

這是DAS一體化模塊；從左至右；OUT1 表示通道1的輸出； OUT2表示通道2的輸出。

然后是2個Senser光纜出口，對應的有Sender1表示通道1，Sensor2表示通道2.

如果是單通道，我們只需要把OUT1接口跟采集卡的CH1接口用射頻線連接即可。

AOM RF為聲光調制器驅動信號輸入，然后是指示燈 和 供電通信接線端子。

DAS一體化模塊我們在出廠時基本都已經做過出廠優化，所以您可以只接供電端口即可，找2根電線，V端口接電源模塊的5V接線柱，G接口接電源模塊的COM接線柱。

這是聲光調制器驅動，因為聲光調制器驅動的供電為24V，所以聲光調制器驅動的正極需要跟電源模塊的24V接線柱相連接，負極跟電源模塊的COM接線柱連接。

然后聲光調制器還有一個射頻輸入端口，一個射頻輸出端口。

其中射頻輸入端口用射頻線跟采集卡的Trig觸發輸出接口相連接；射頻輸出端口通過射頻線跟DAS一體化模塊的AOM RF相連接。

剩下的是接傳感光纜，由于我們的DAS模塊出纖接頭為FC/APC接頭（綠頭），所以您的準備的傳感光纜的接口也必須是FC/APC接頭（綠頭）。通過一個FC的轉接頭連接起來。

至此，所有接線已經完成，重新檢查一遍是否出錯。

如果沒有錯，即可給電源模塊接入220V 上電。

然后從電腦上打開我們的DEMO演示程序，查看是否正常工作。
